信号源为电压源,输入电阻越大越好
信号源为电流源,输入电阻越小越好
输出为电压,输出电阻越小越好
输出为电流, 输出电阻越大越好
算输出电阻的方法:
- 外加电源法(设UI然后看二者关系)
- 开路电压短路电流法
其他参数:
- 通频带
- 最大不失真输出电压U_
- 最大输出功率
- 效率

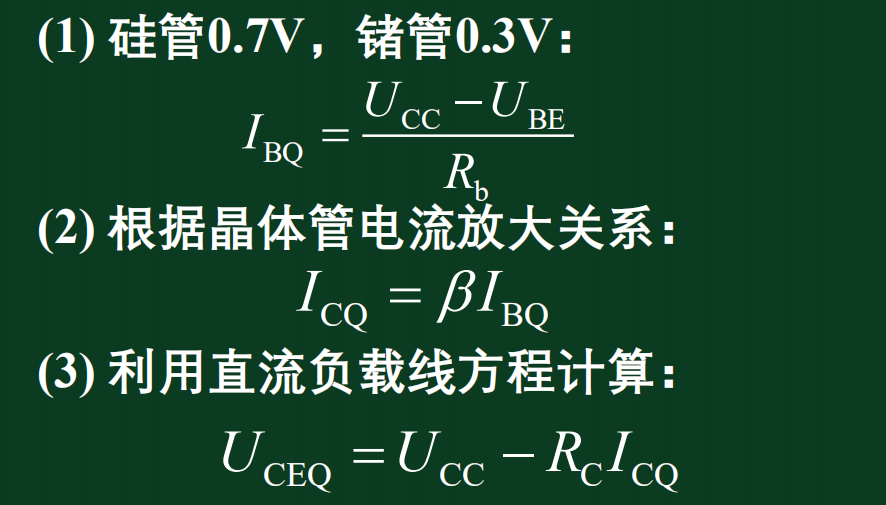

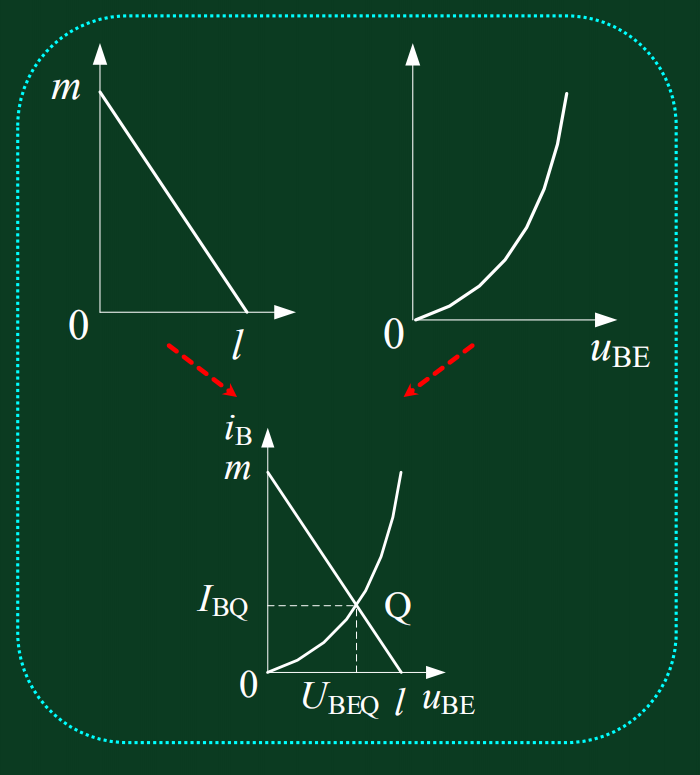

对输入回路,通过两个方程(电源的线性方程和三极管的输入特性)画两条曲线,得到交点。

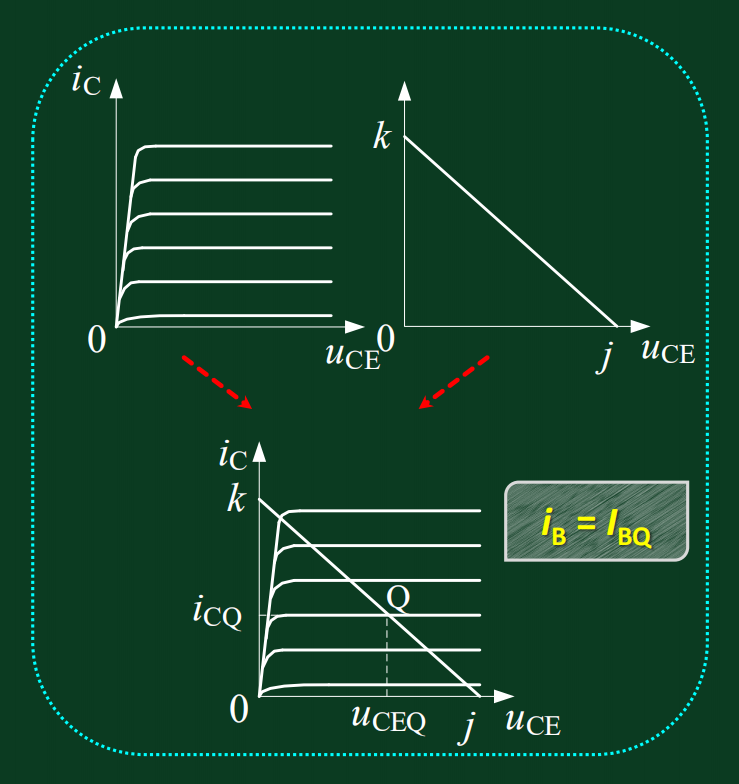

对输出回路,由电源线性方程和三极管的输出特性曲线,得到交点。
(至于和输出特性曲线中哪一条相交,就看上一步算出来的IBQ)

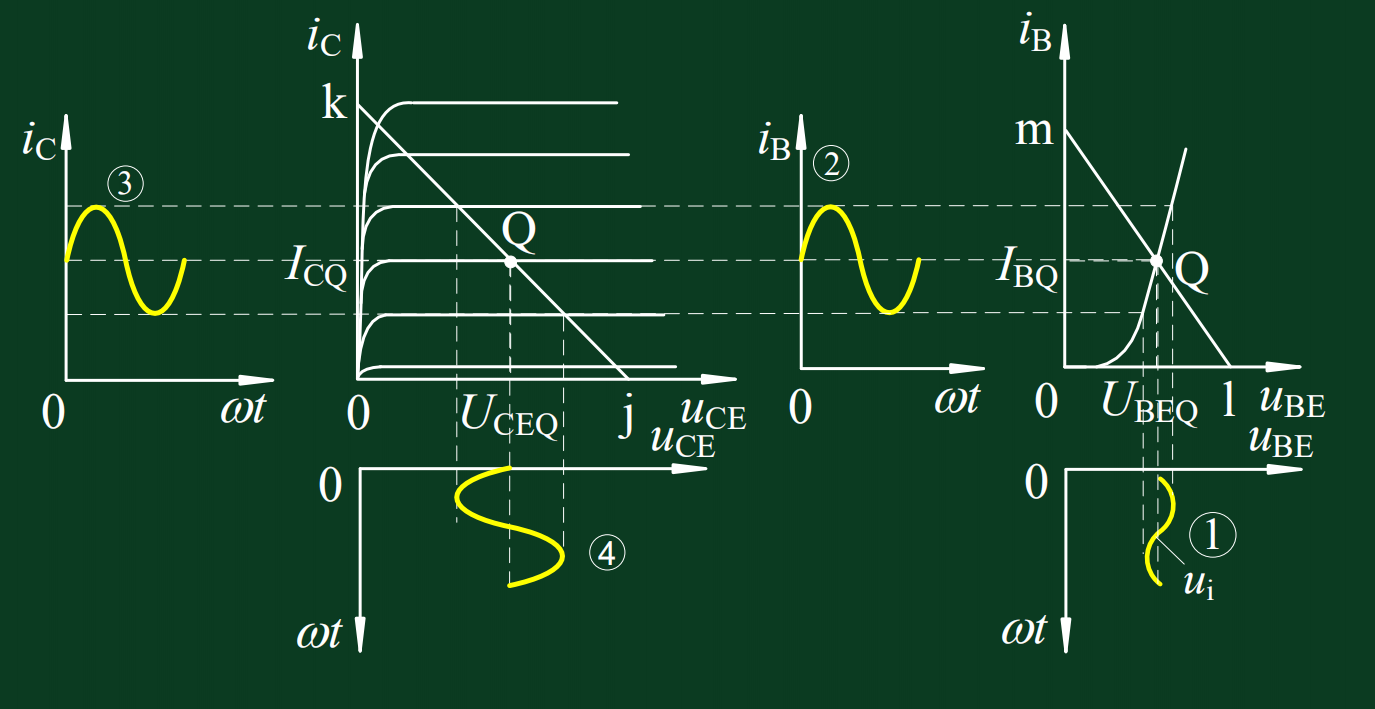

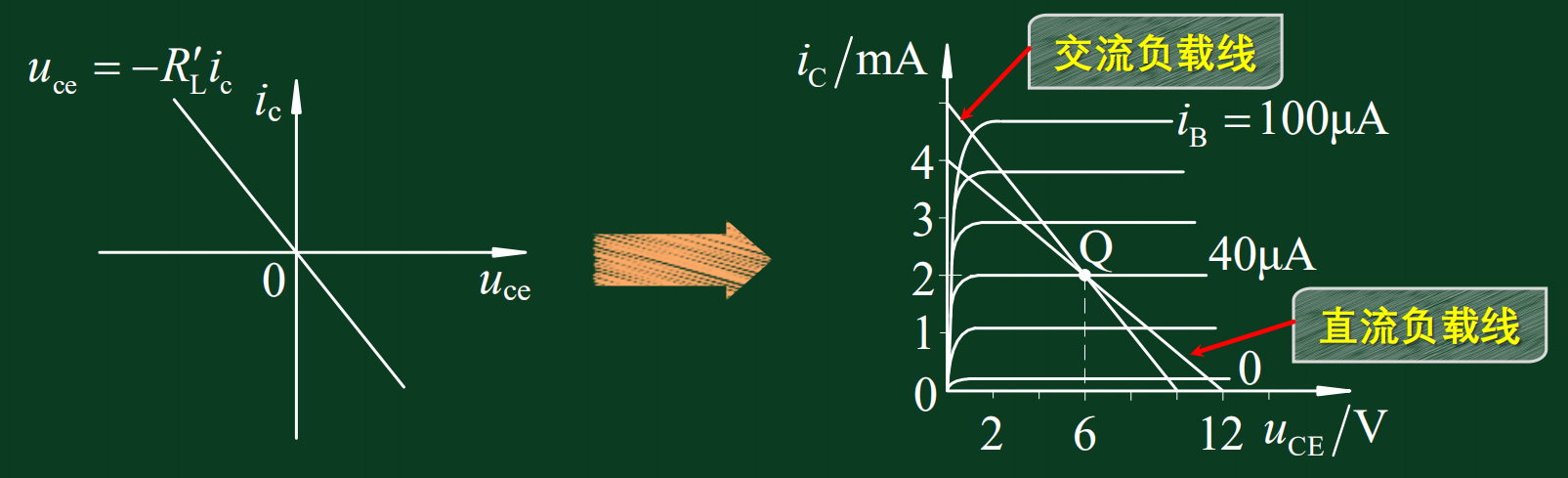

由刚刚在交流通道中求得的Q点,画交流负载线。




其中,
rbe=rbb′+(1+β)IEQUVT=200Ω+(1+β)IEQ26mV

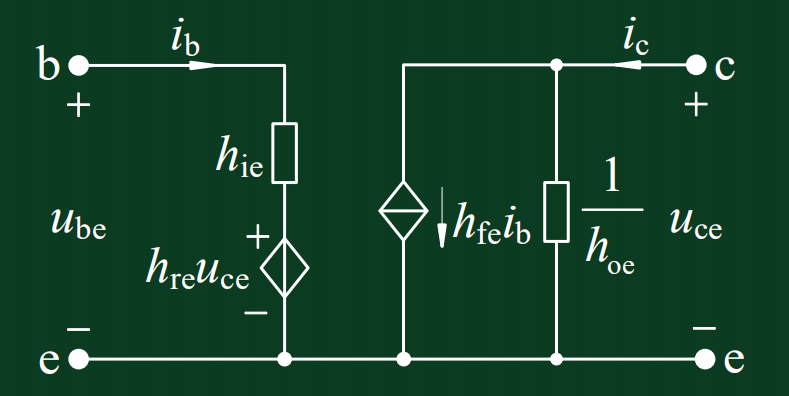

hie=∂iB∂uBE∣uCE=UCEQ
hre=∂uCE∂uBE∣iB=IBQ
hfe=∂iB∂ic∣uCE=UCEQ
hoe=∂uCE∂iC∣iB=IBQ
注意共射极放大电路的输入输出是反相的。

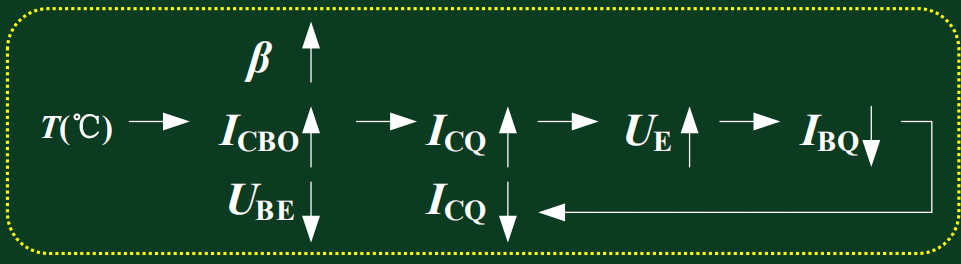

影响静态工作点Q稳定的主要因素是温度因素
温度升高->
- 发射结压降uBE下降
- 集电极反向饱和电流ICBO增大
- 共发射极放大倍数β增大

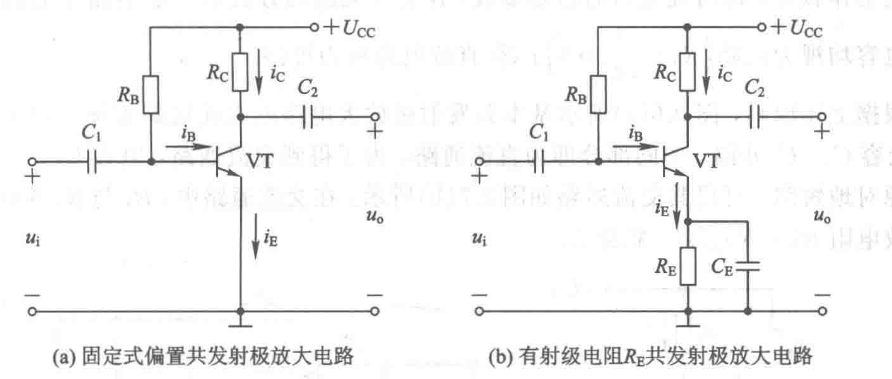

变动为:
- 增加了Rb2
- 增加了R_

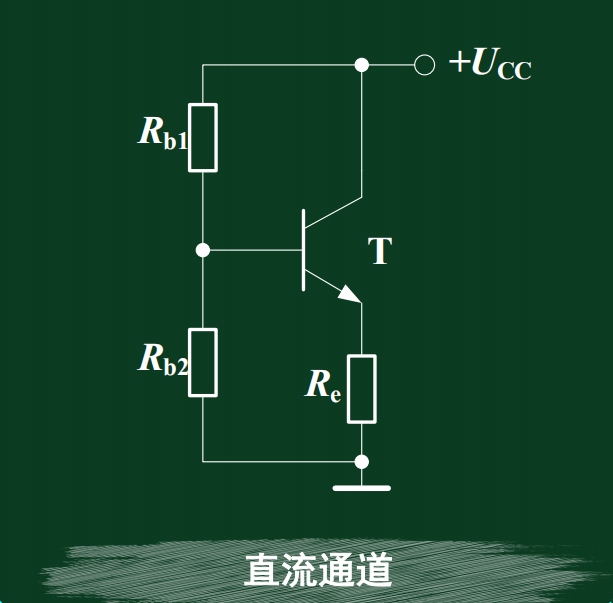

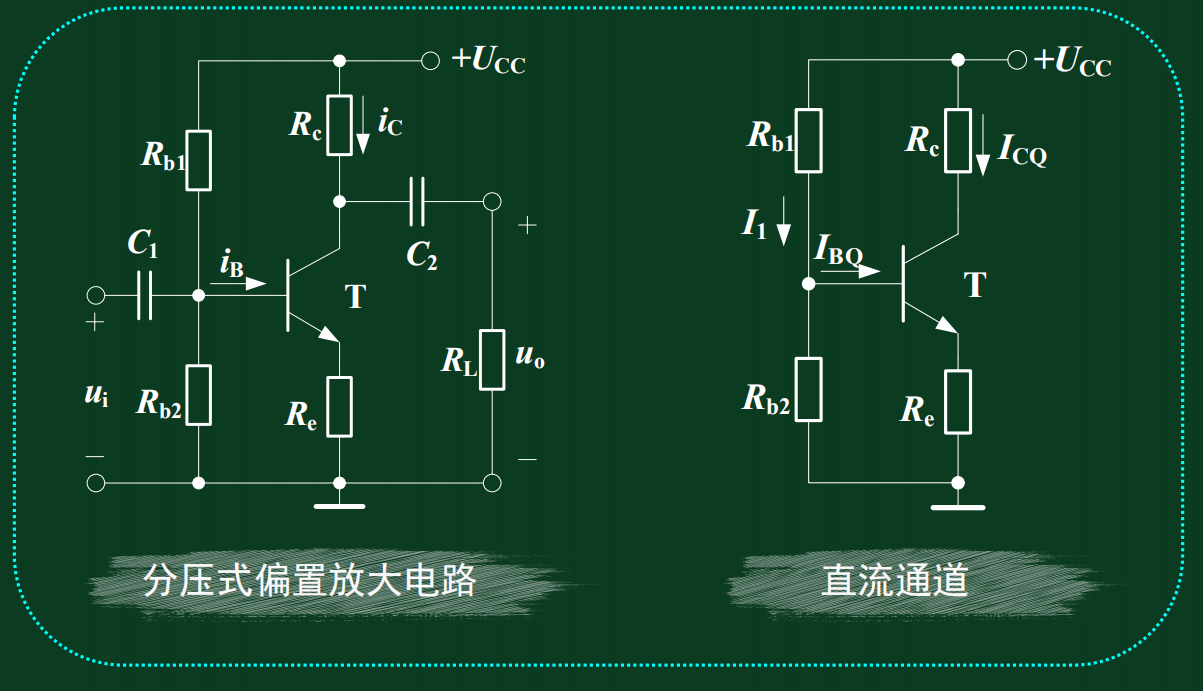

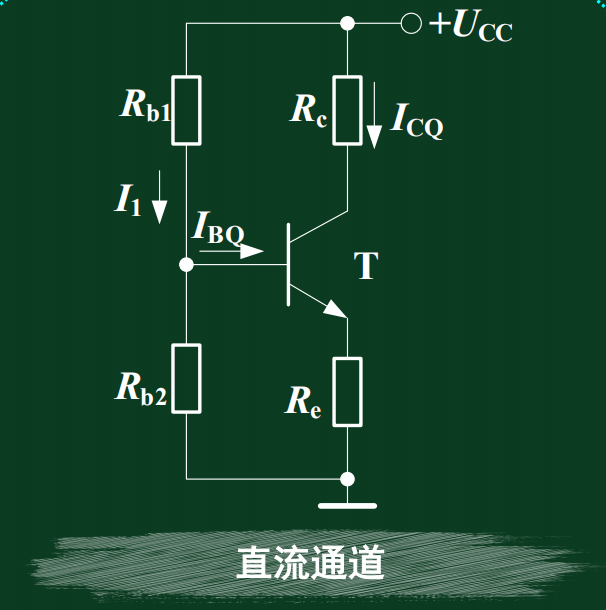

对该电路静态时b极电压的分析,直接用Rb1和Rb2的分压算就可以。
UB≈Rb1+Rb2Rb2UCC
Re稳定Q点的原理:

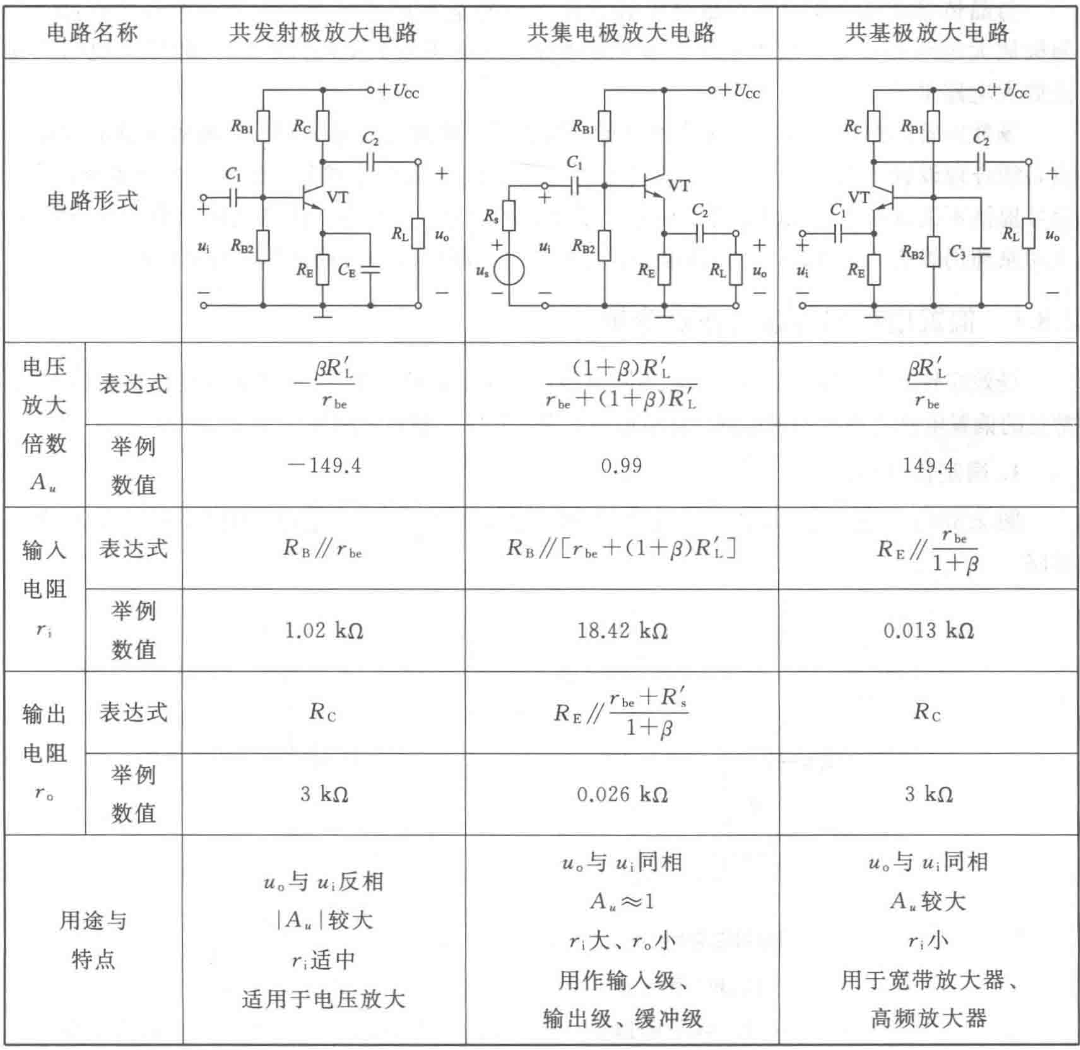

共集电极放大电路的放大倍数接近1,输入电阻大,输出电阻小(即驱动能力强),被称为电压跟随器,用作缓冲级或输出隔离级。

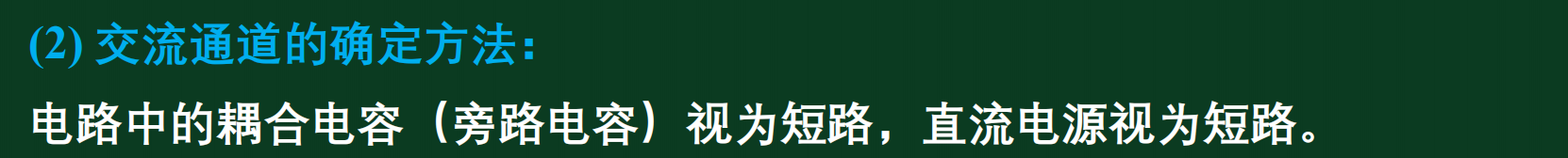

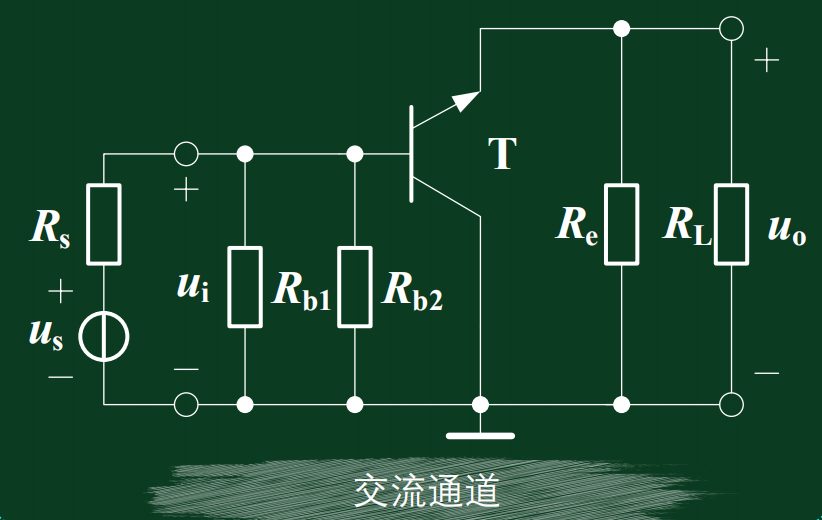

交流通道:

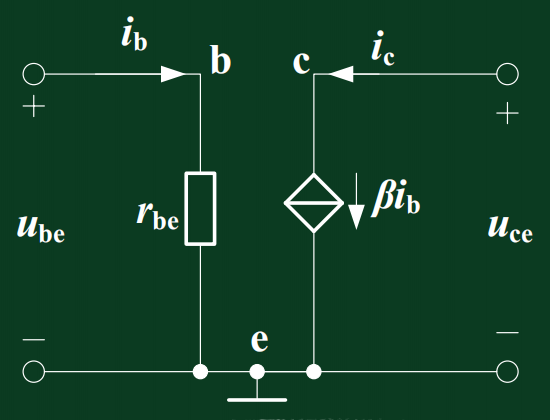

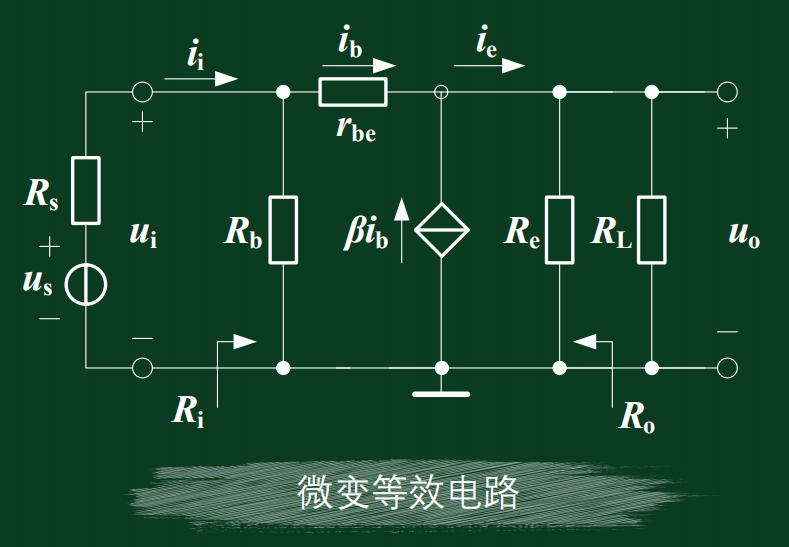

微变等效电路:

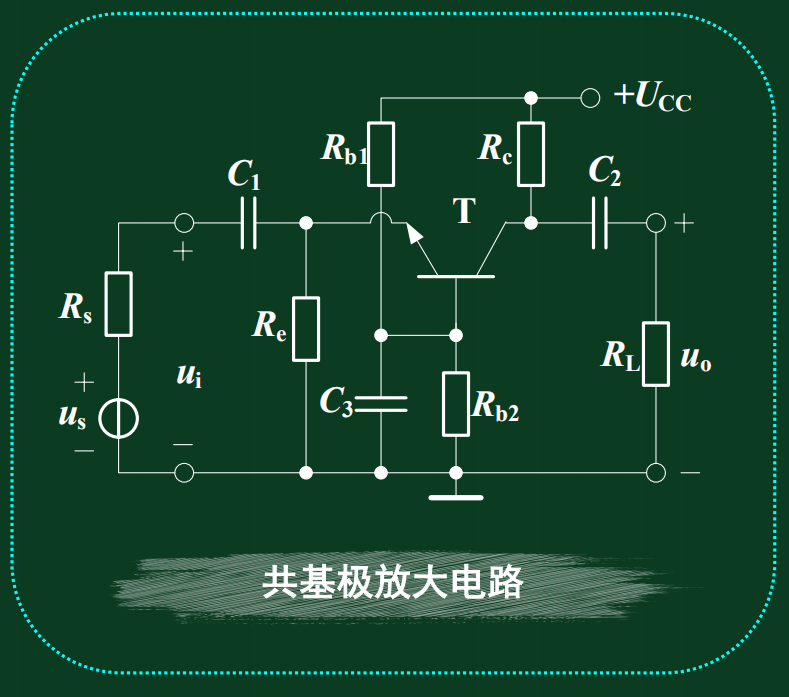

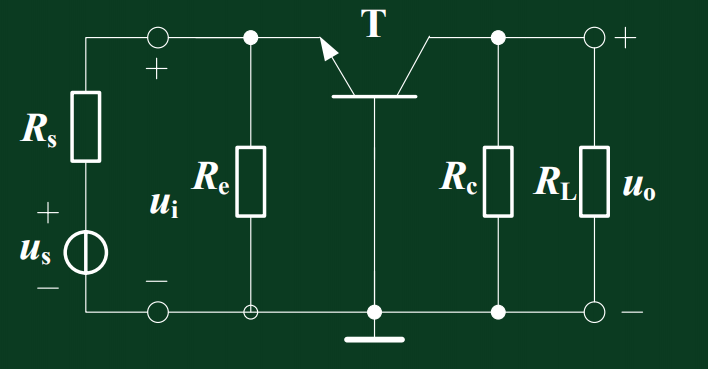

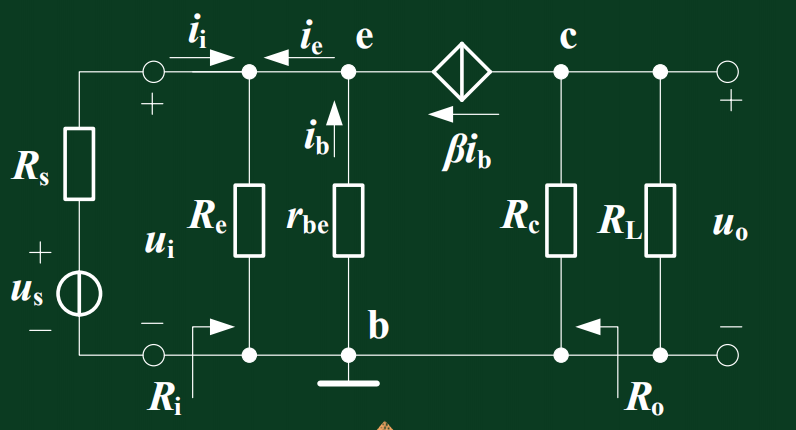

共基极放大电路的放大倍数和共射极的类似,但是是同相的。

晶体管通过较小的输入电流控制较大的输出电流来达到放大的目的,场效应管则通过较小的输入电压控制较大的输出电流,实现放大作用。

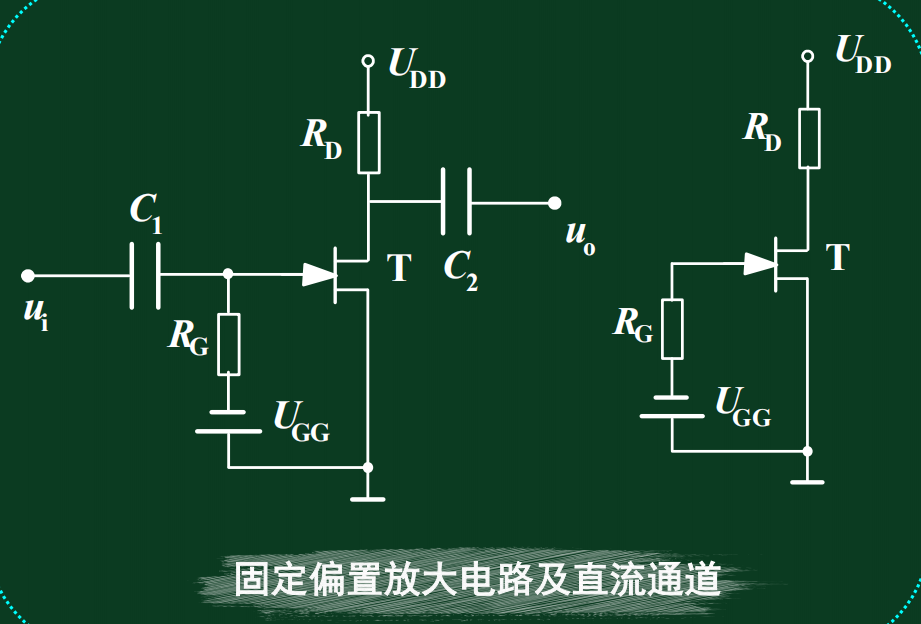

研究三极管放大电路的时候从uBE=0.7V入手,类似地,研究场效应管放大电路时从IG=0入手。


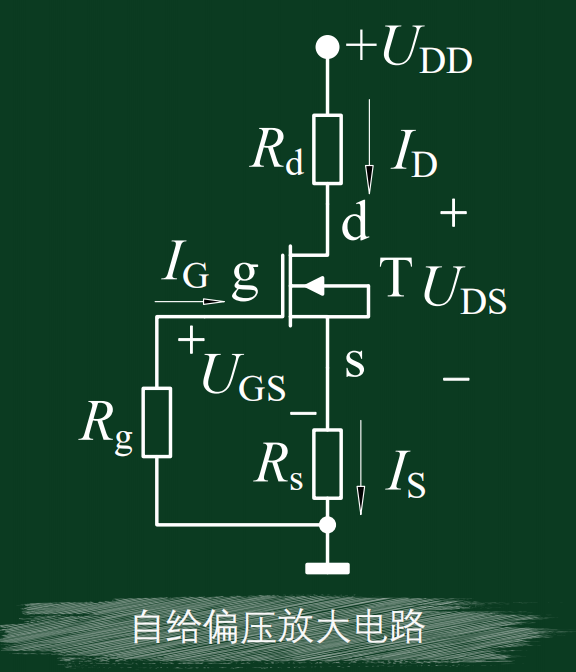

增强型MOS不能使用(因为gs不给电压时没有电流流过)

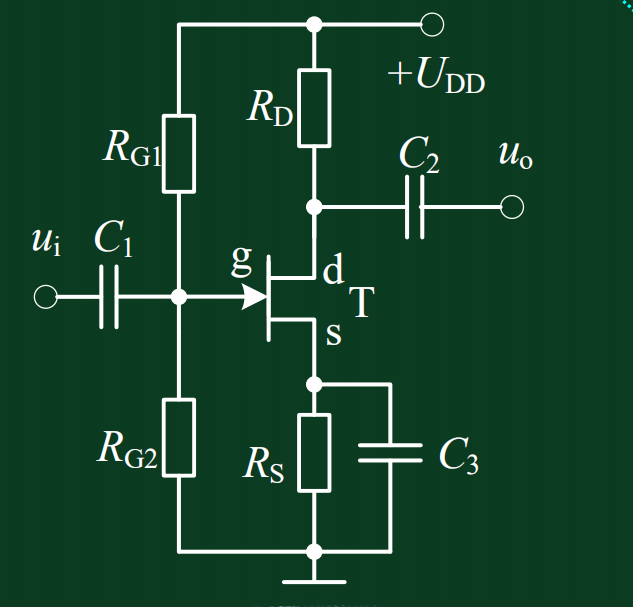

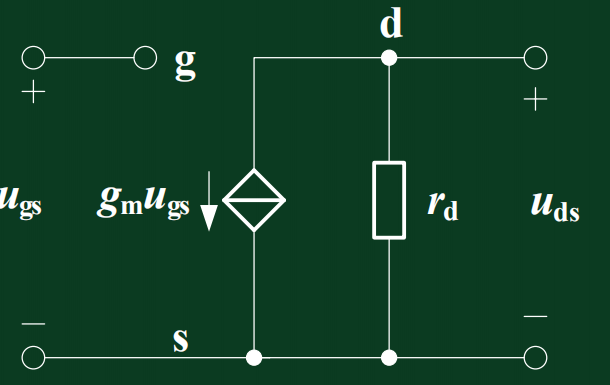

id=gmugs+rd1uds
其中,
gm=∂uGS∂iD∣uDS=UDSQ
rd1=∂uDS∂iD∣uGS=uGSQ
计算实际使用的公式:
结型/耗尽型:
$$I_\mathrm{D}=-\frac{2I_\mathrm{DSS}}{U_\mathrm{P}}(1-\frac{u_\mathrm{GS}}{U_\mathrm{P}})=g_\mathrm{m0}\sqrt{\frac{I_\mathrm{DQ}}{I_\mathrm{DSS}}}$$
增强型:
$$I_\mathrm{D}=\frac{2I_\mathrm{D0}}{U_\mathrm{T}}(\frac{u_\mathrm{GS}}{U_\mathrm{T}}-1)\approx\frac{2}{U_\mathrm{T}}\sqrt{I_\mathrm{D0}I_\mathrm{DQ}}$$
上一级的输出点直接和下一级的输入点连接。
特点:
- 各级静态工作点相互影响
- 零点漂移会逐级放大
- 便于集成生产
前级电路输出点经过电容连接到后级电路
特点:
- 通过电容隔离直流量传递交流量
- 工作点之间彼此独立
- 难以放大低频或直流信号
直流工作点计算:
画出整个电路的直流通路,然后分析静态工作点;下一级的IB相较上一级的IC有量级上的差别,可以忽略不计。
前级电路输出点经过变压器连接到后级电路
特点:
- 各级工作点相互独立
- 通过阻抗变换实现阻抗匹配和大功率传输
- 难以放大低频或直流信号
通过发光二极管、光敏三极管等进行前后级信号传输。
特点:
- 光电输出于后一级的输入常接成复合管形式
- 实现电气隔离
