¶ 基本概念

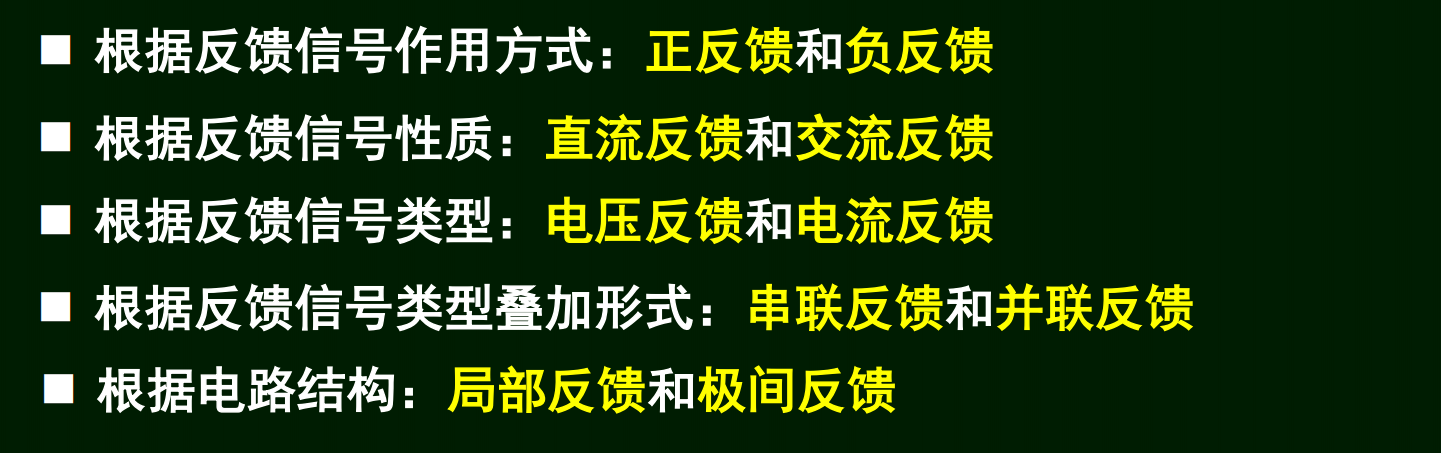

反馈的分类：
瞬时极性法：判断正负反馈

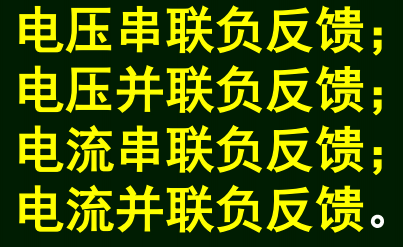

根据电压/电流反馈、串联/并联反馈，可以将反馈分为：
¶ 反馈组态判别
¶ 串并联
对于电路中的三极管、运放、等多输入端的元件，观察其输入信号和反馈信号分别加在哪个端子上，如果二者是同端子就是并联负反馈，如果不是同一个端子就是串联负反馈。
并且并联负反馈说明输入信号和反馈信号都是电流形式，串联负反馈则说明输入信号和反馈信号都是电压形式。
¶ 电压/电流
在上一步完成之后，可以知道电路的输入量、反馈量、输出量。将置零，然后观察反馈量是否还在（是否变成0），如果仍有反馈就是电流反馈，反馈消失就是电压反馈。
电压反馈的反馈量和输出电压成正比，能够输出稳定电压；
电流反馈的反馈量和输出电流成正比，能够输出稳定电流。
¶ 反馈网络的定量计算

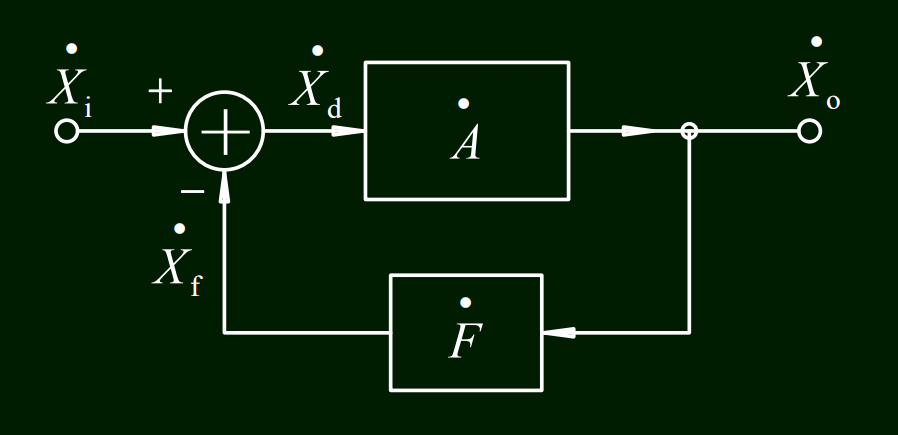

基本方框图：
几个基本参数：
- 开环放大倍数$$\dot{A}=\frac{\dot{X}\mathrm{o}}{\dot{X}\mathrm{d}}$$
- 净输入信号：$$\dot{X}\mathrm{d}=\dot{X}\mathrm{i}-\dot{X}_\mathrm{f}$$
- 反馈系数：$$\dot{F}=\frac{\dot{X}\mathrm{f}}{\dot{X}\mathrm{o}}$$
- 闭环放大倍数$$\dot{A}\mathrm{f}=\frac{\dot{X}\mathrm{o}}{\dot{X}_\mathrm{i}}$$
由上面的基本定义有：
从而有重要公式：

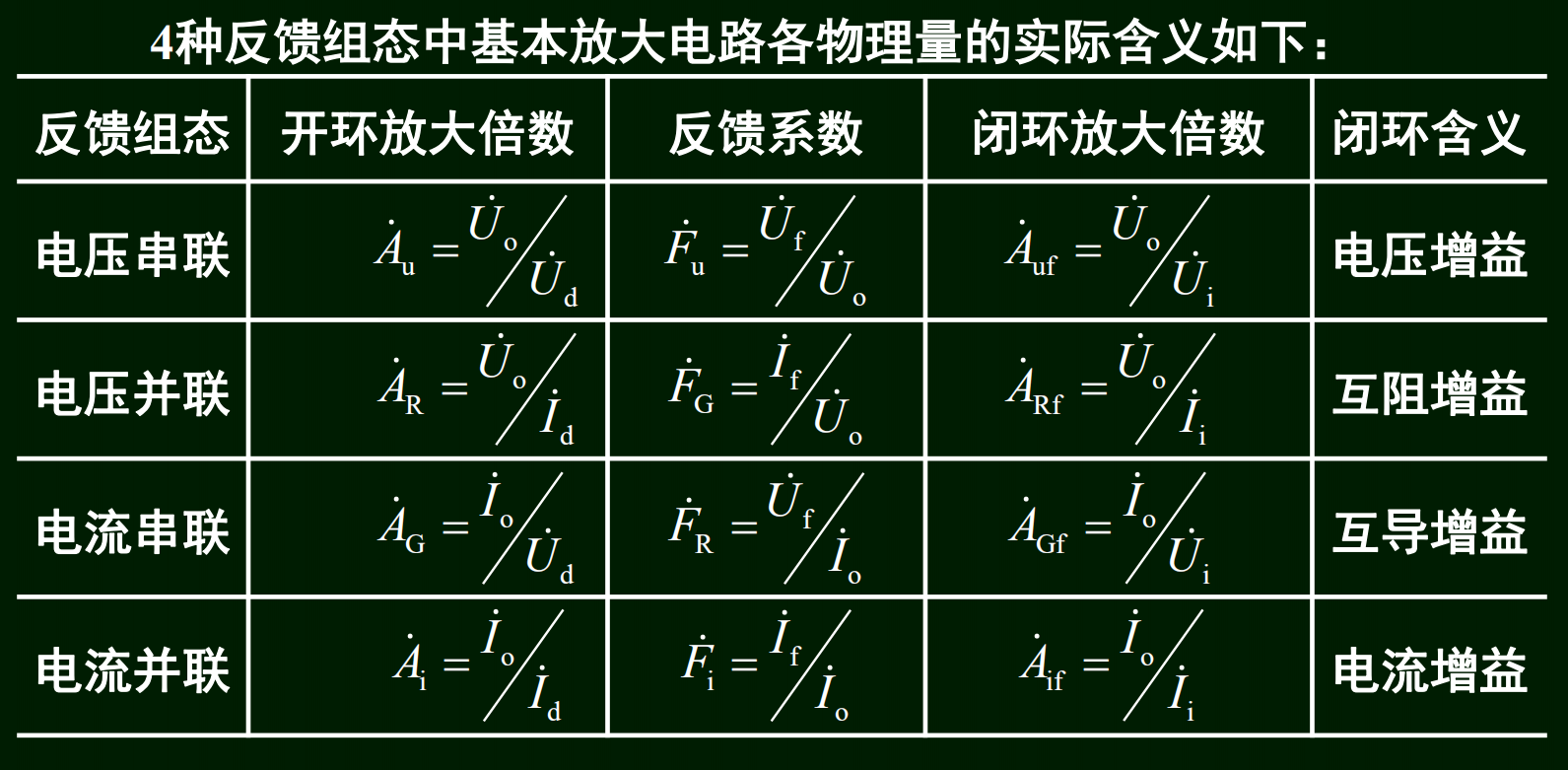

对于四种组态放大电路：
（这个表我觉得不用背，由基本定义套电压/电流即可）

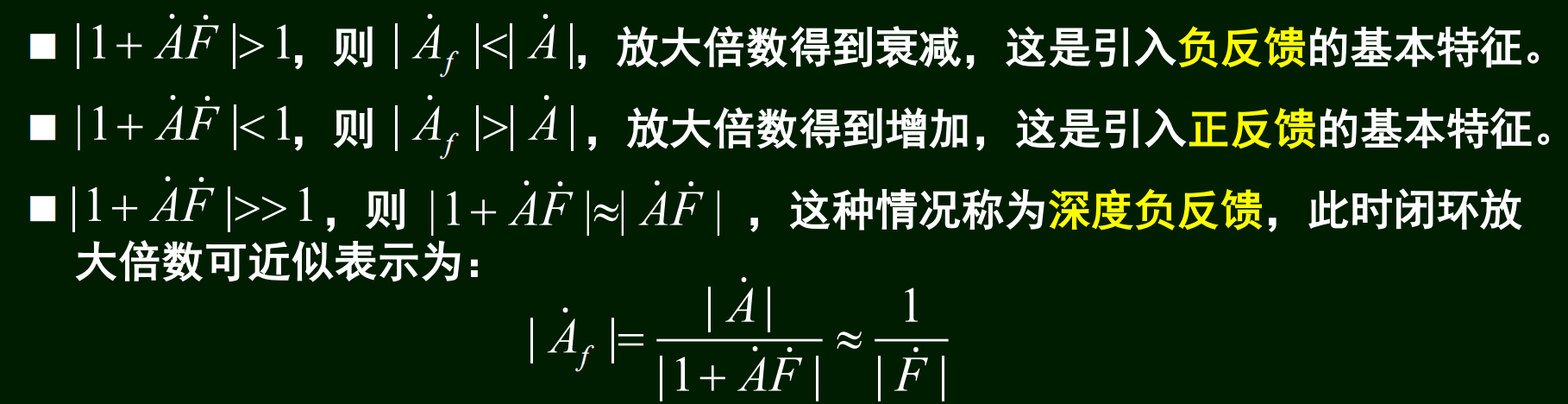

若只考虑上式的赋值关系：
其中称为反馈深度，这个概念挺重要的。
从上式可以分析什么时候出现正反馈、负反馈、深度负反馈。
尤其注意深度负反馈，其闭环放大倍数就等于反馈系数的倒数，而与基本无关。

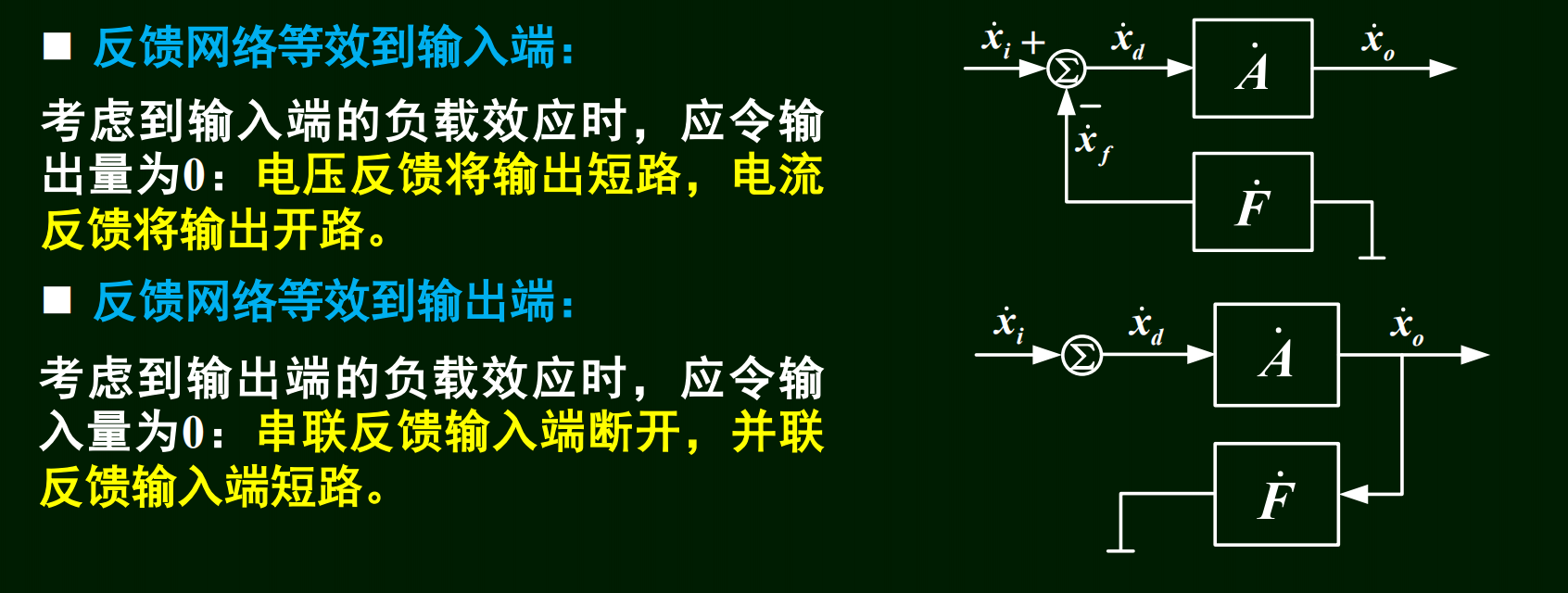

¶ 负反馈的等效
¶ 负反馈对电路性能的影响
讨论前提
频率限定的中频段，几个放大倍数可以去掉头上的点，只考虑实数
- 降低了放大倍数$$A_\mathrm{f}=\frac{A}{1+AF}$$
其中称为环路放大倍数，它＞0，所以闭环放大倍数相较于开环放大倍数缩小了；反馈深度越深，放大倍数降低越明显。
即：引入负反馈后，电路放大倍数变为原来的倍 - 提高了放大电路的稳定性$$\frac{\Delta A_\mathrm{f}}{A_\mathrm{f}}=\frac{1}{1+AF}\frac{\Delta A}{A}$$
这里的稳定性指的是放大倍数的相对变化量（变化范围），实际计算也是通过上式计算。

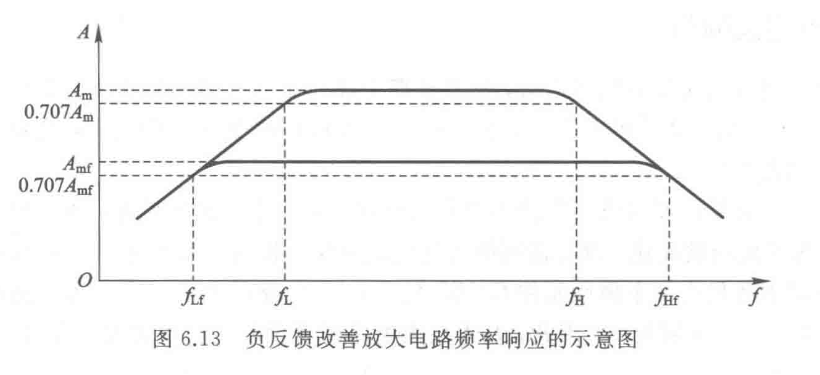

即：引入负反馈后，稳定性提高了倍 - 展宽放大电路的通频带
$$f_{\mathrm{Hf}}=(1+A_{\mathrm{m}}F)f_{\mathrm{H}}$$$$f_{\mathrm{Lf}}=\frac{f_{\mathrm{L}}}{1+A_{\mathrm{~m}}F}$$
故通频带等于两个频率相减：即：引入负反馈后，通频带展宽为原来的倍宽
- 非线性失真减小
- 改变输入电阻和输出电阻
- 串联负反馈->增大输入电阻
- 并联负反馈->减小输入电阻
- 电压负反馈->减小输出电阻
- 电流负反馈->增大输出电阻
¶ 深度负反馈下放大电路的计算
根本公式：

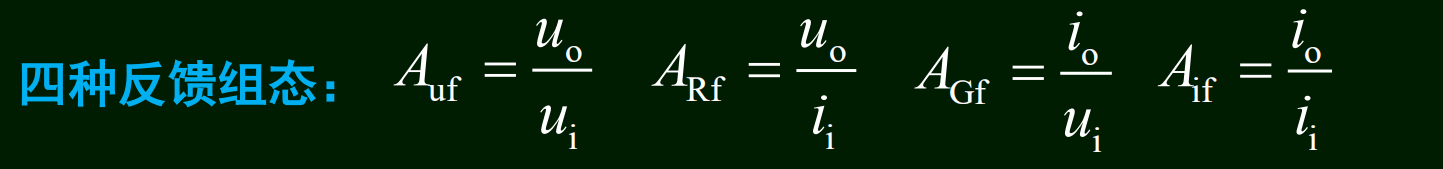

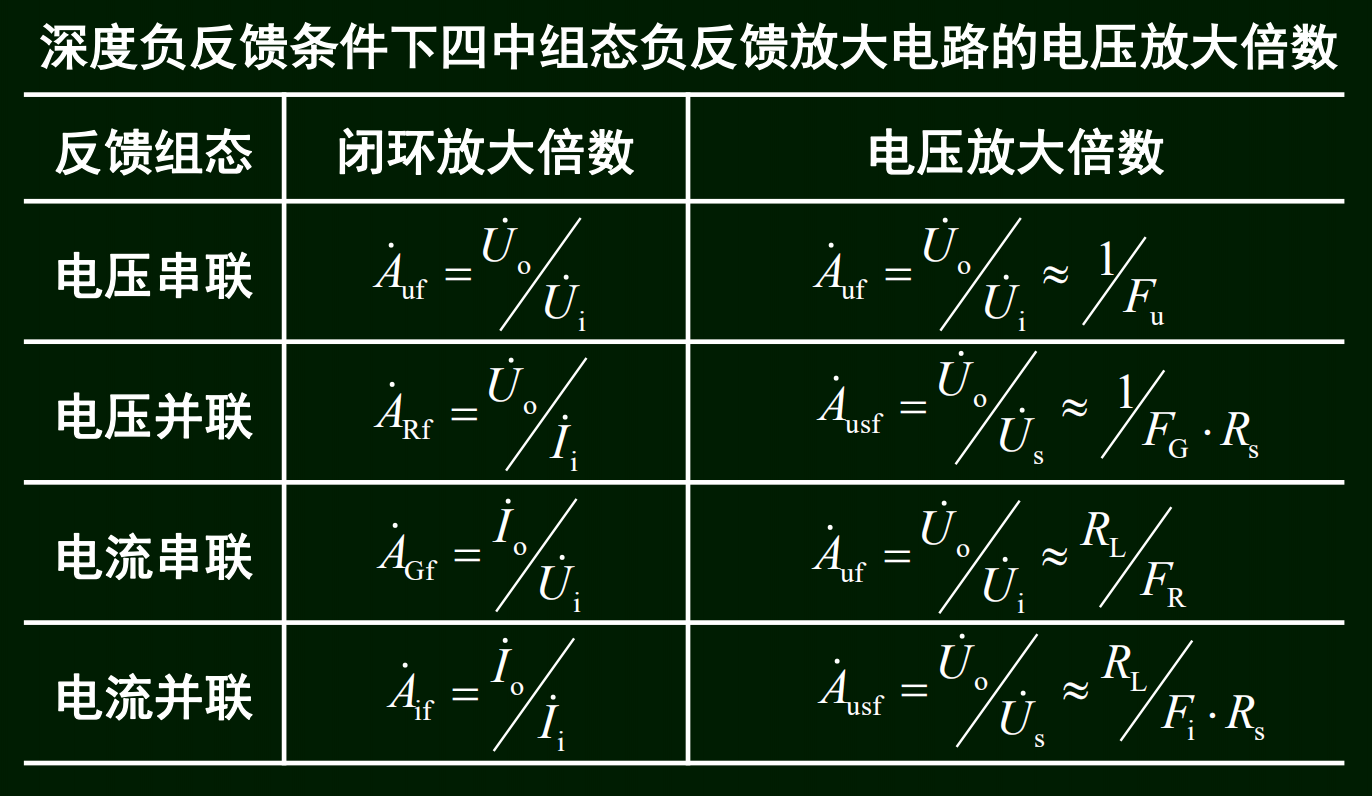

常使用到四种阻态的放大倍数：

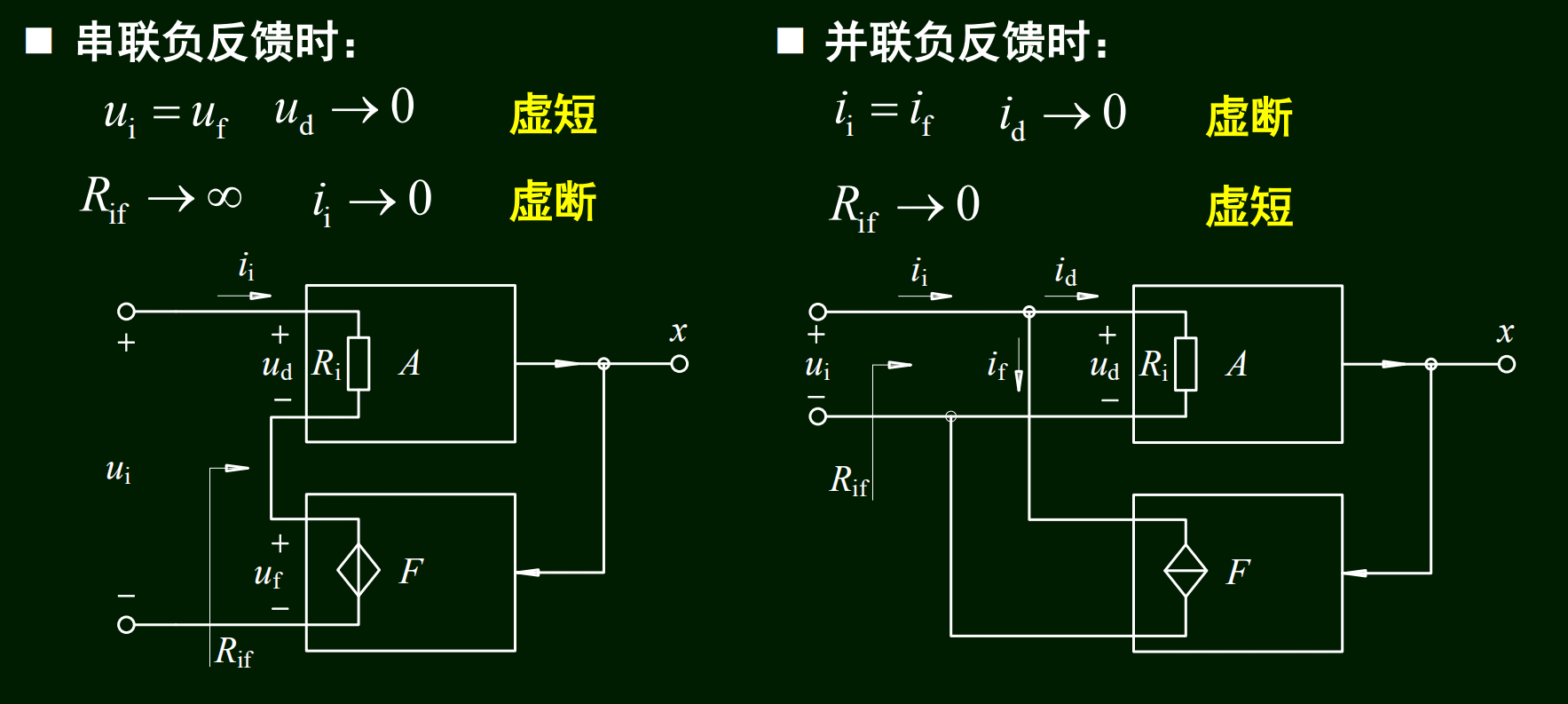

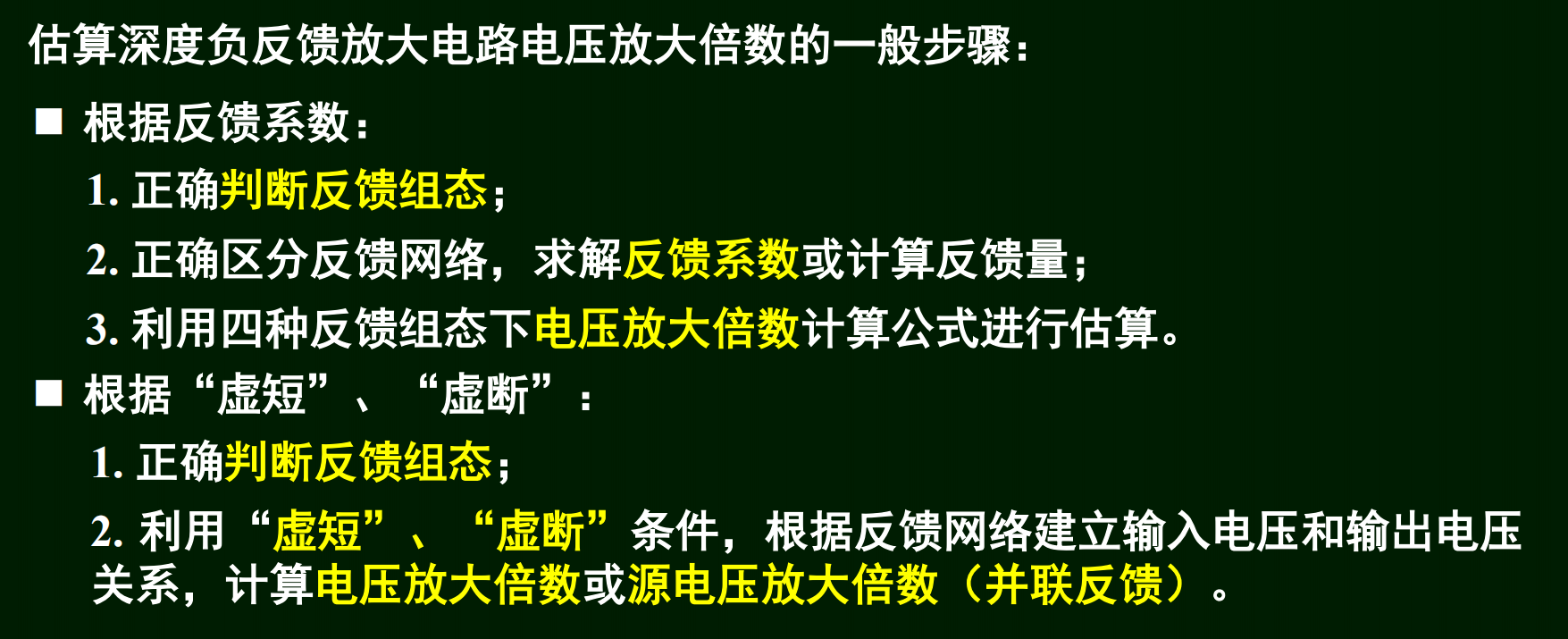

¶ 深度负反馈的近似计算
由于深度负反馈的特性，可以近似把输入信号看作等于反馈信号，忽略净输入信号。
¶ 负反馈放大电路的稳定性

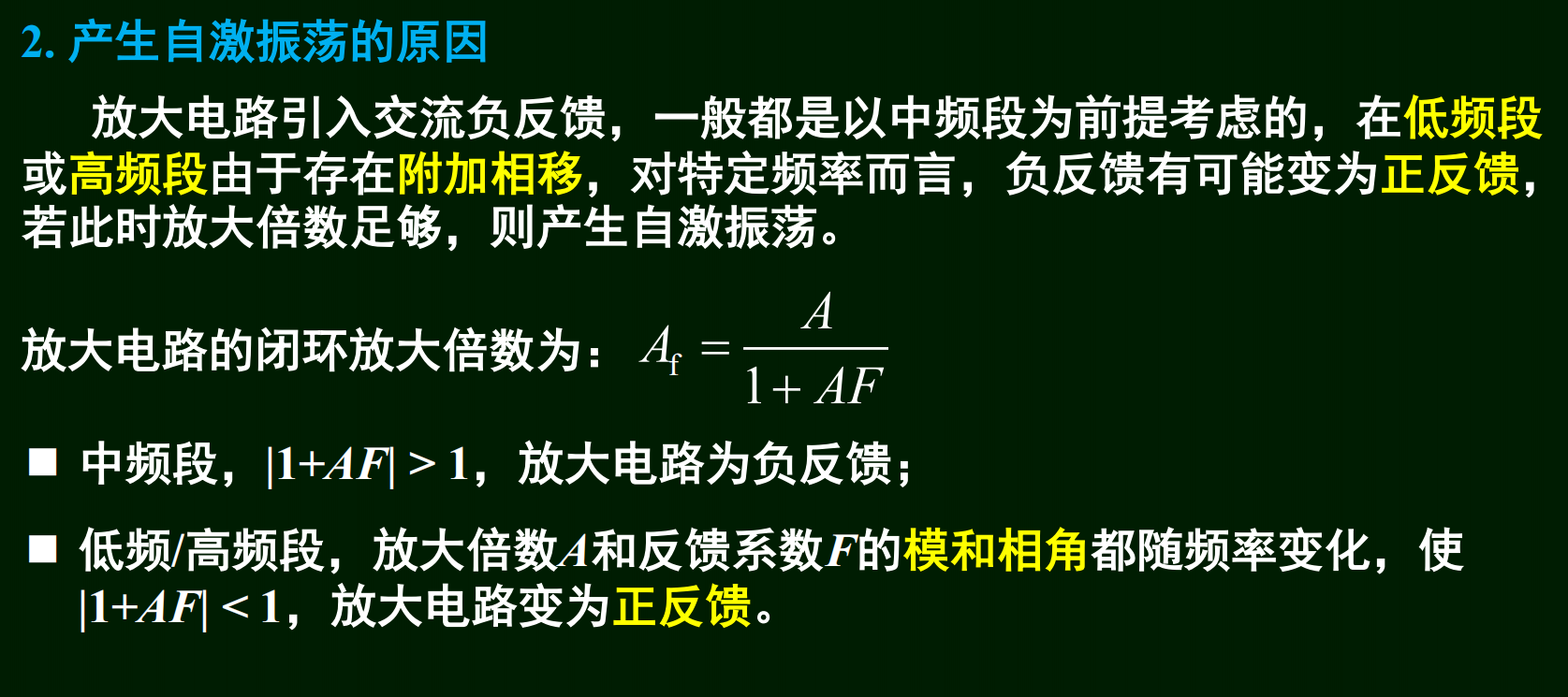

自激振荡
维持自激振荡的条件：
一点小结论：
- 单级放大电路不会产生自激振荡（相移不够）
- 二级放大电路当频率过大或过小时，即使满足相位条件，也不会自激振荡
相位差为180°时的频率记为f_

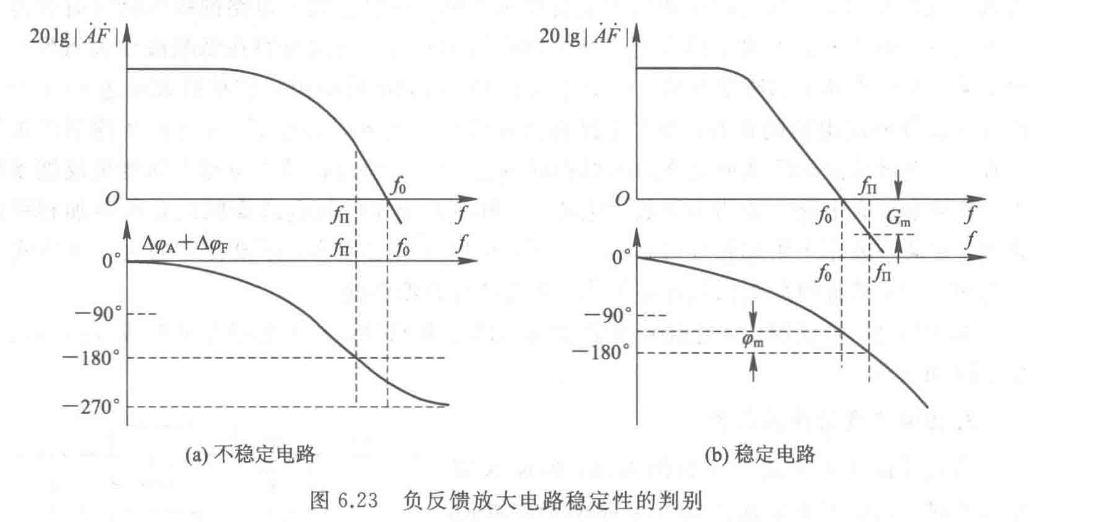

¶ 负反馈放大电路的稳定性
- 幅值裕度$$G_\mathrm{m}=20\lg|\left.\dot{A}\dot{F}\right|{f=f\pi}$$
对于一个稳定的负反馈放大电路，为负值（即在相位差满足180°时AF＜1，防止起振），越负，电路越稳定；一般要求它≤-10dB - 相位裕度\varphi_
若电路稳定，为正值，越大，电路越稳定。
消除自激振荡的方法：
- 减小反馈系数（即反馈深度）
- 使用矫正网络
- 频率补偿
