Sr=ΔUI/UIΔUO/UO∣ΔIL=0,ΔT=0
电压调整率：输入电压变化10%时输出电压的相对变化量
R0=ΔI0ΔU0∣ΔU1=0
ST=ΔTΔUO∣ΔU1=0ΔIO=0
- 输出纹波电压
- 脉动系数
输出电压基波最大值与输出直流电压值之比
S=UoUolm

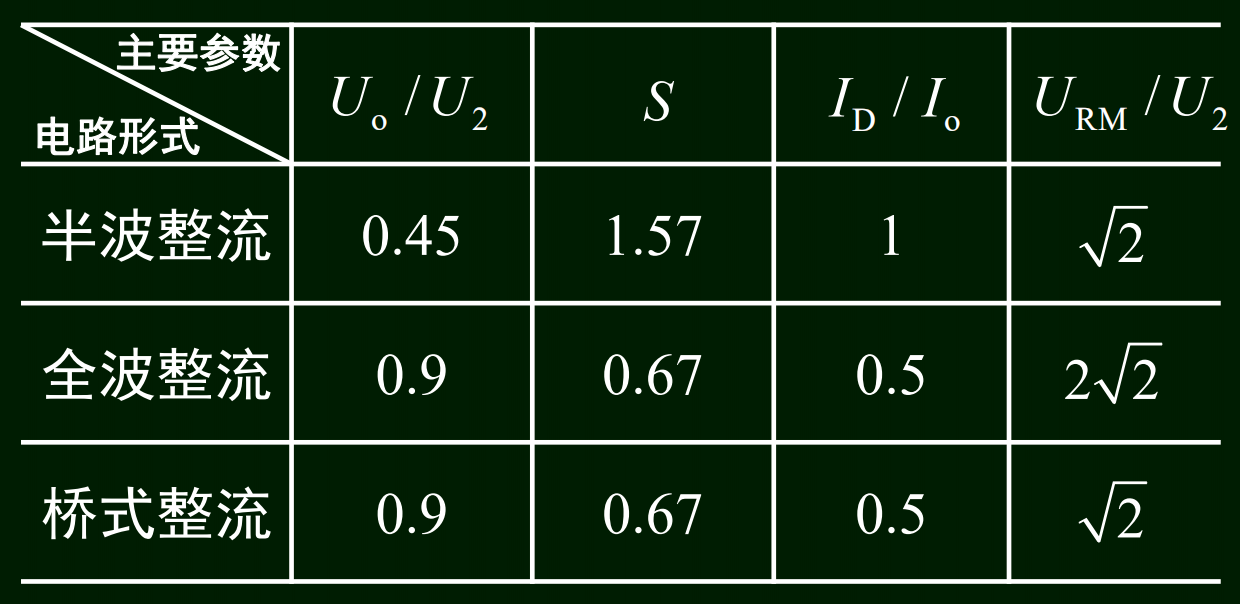

下面所有数都是有效值，系数需要记。

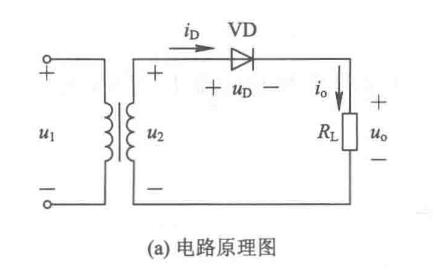

UO=0.45U2
I0=RLU0=0.45RLU2
二极管最大反向电压：$$U_{\mathrm{R~max}}=\sqrt{2}U_2$$
选择元件需要：
IF≥1.1ID
UR≥1.1URM
脉动系数：S=1.57

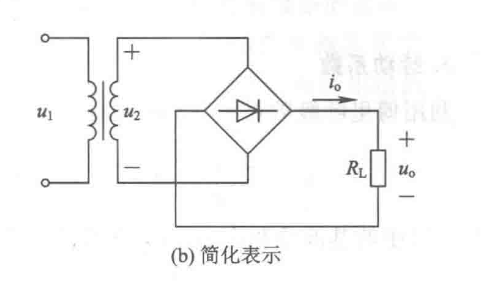

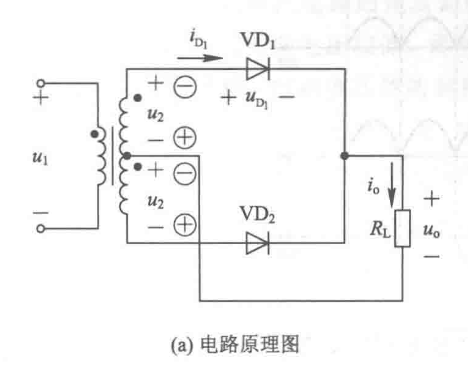

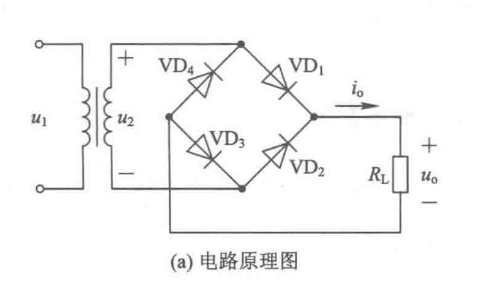

UO=0.9U2
I0=RLU0=0.9RLU2
UR max=2U2
脉动系数：S=0.67
选择元件需要：
IF≥1.1ID
UR≥1.1URM

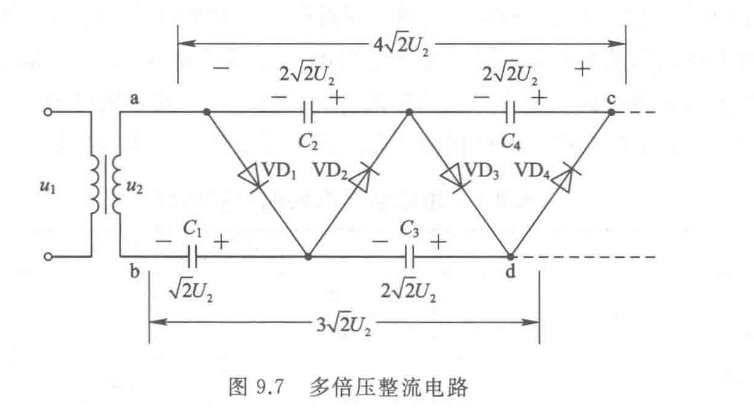

UO峰值有22U2

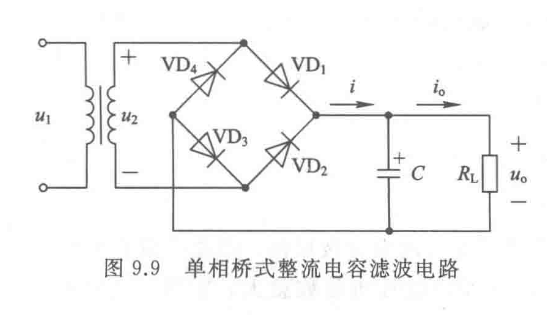

U0≈1.2U2
S=U0Uolm≈4TRLC−11
IF⩾(2∼3)2RLUO

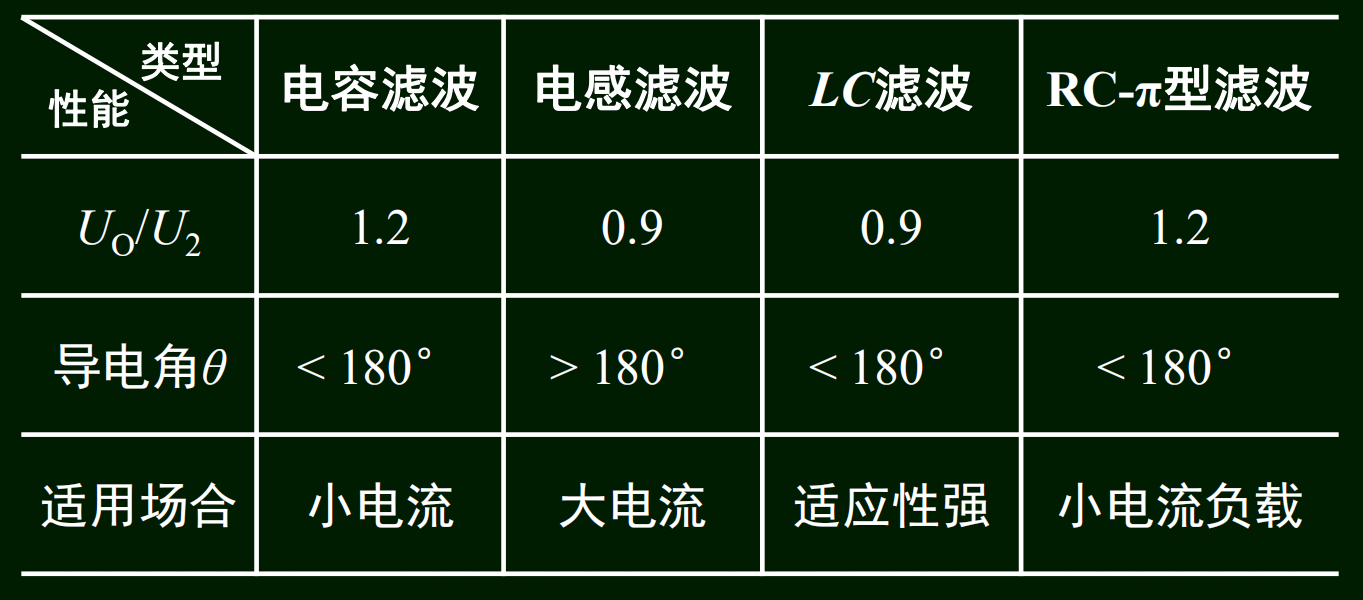

为保证滤波效果，需要$$R_\mathrm{L}C\geqslant(3\sim5)\frac{T}{2}$$
一般取4计算。

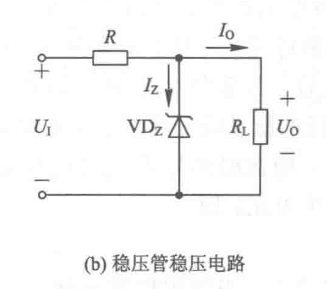

稳压系数
S≈R+rZrZUOUI
输出电阻
R0=rz∥R≈rz
Iz=IR−IL=RUI−UZ−RLUZ
IZ=RUImax−UZ−RLmaxUZ<IZmax
IZ=RUImin−UZ−RLminUZ>IZmin
可得：$$R>\frac{U_{L\max}-U_{Z}}{R_{L\max}I_{Z\max}+U_{Z}}R_{L\max}$$
R<RLminIZmin+UZUImin−UZRLmin

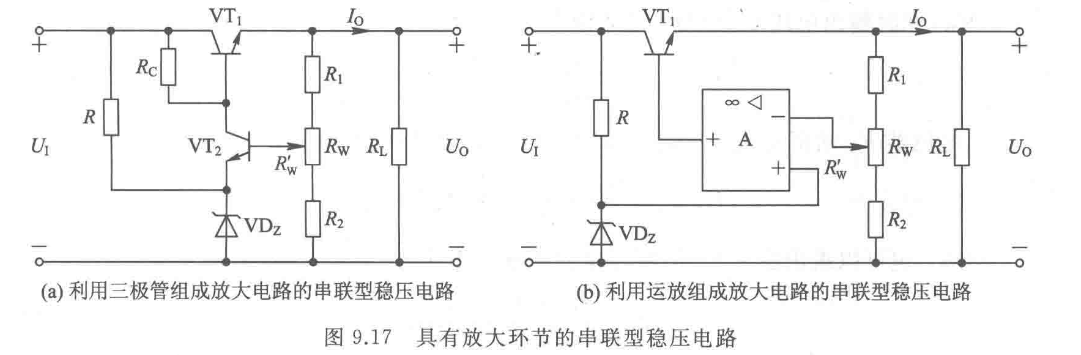

左图：$$U_\mathrm{O}=\frac{R_1+R_\mathrm{W}+R_2}{R_\mathrm{W}^{\prime}+R_2}(U_\mathrm{Z}+U_\mathrm{BE})$$
右图：
UO=RW′+R2R1+RW+R2UZ
调整管的要求：$$\begin{cases}I_{\mathrm{CM}}>I_{\mathrm{Omax}}\U_{\mathrm{(BR)CEO}}>U_{\mathrm{Imax}}-U_{\mathrm{Omin}}\P_{\mathrm{CM}}>I_{\mathrm{Omax}}(U_{\mathrm{Imax}}-U_{\mathrm{Omin}})&\end{cases}$$
